Локальный нагрев деталей сложной формы: когда жёсткий нагреватель уступает гибкому

Плоскую поверхность или деталь постоянного диаметра сравнительно легко оснастить жёстким нагревателем, но на переходах, патрубках и криволинейных корпусах контакт быстро становится неравномерным. В таких задачах важно не просто подвести требуемую мощность, а распределить тепло по поверхности без крупных воздушных зазоров и локальных перегретых участков.

Почему сложную геометрию трудно нагревать жёстким элементом

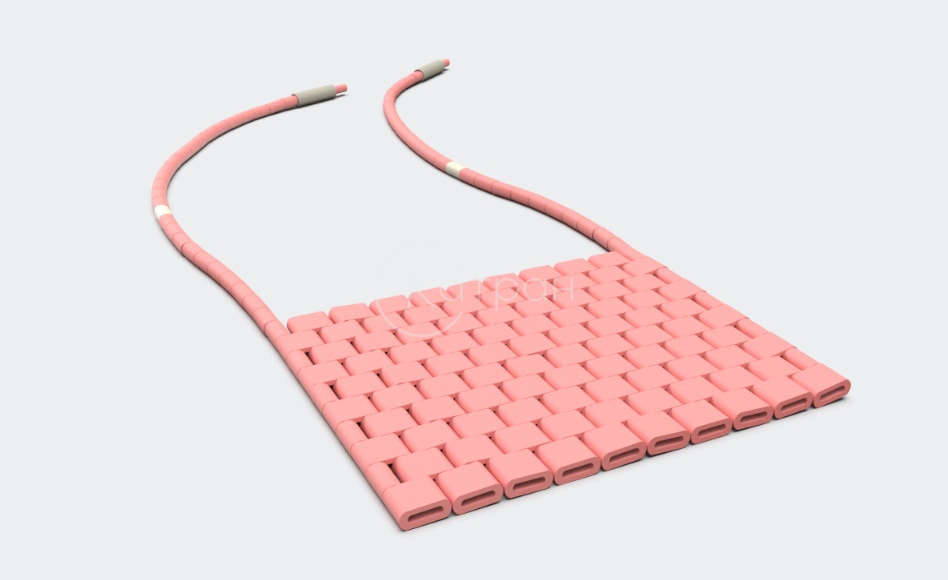

Гибкий нагревательный коврик способен повторять кривизну поверхности в пределах, допускаемых его конструкцией, поэтому используется там, где жёсткая оснастка прилегает только отдельными участками. Это особенно заметно на цилиндрических и умеренно криволинейных деталях, а также возле переходов сечения. Чем лучше рабочая поверхность нагревателя соответствует форме металла, тем предсказуемее теплопередача.

Жёсткий элемент с зазором создаёт неодинаковые условия. В месте плотного контакта металл получает тепло быстрее, а через воздушный промежуток передача энергии ухудшается. Если компенсировать это увеличением общей мощности, хорошо прилегающая область может перегреться раньше, чем холодная выйдет на режим.

Проблему усиливают ребра, фланцы и массивные соседние элементы. Они отводят тепло и нарушают симметрию, поэтому иногда даже гибкая конструкция требует разделения процесса на несколько зон.

Как прилегание влияет на распределение тепла

При резистивном нагреве тепло сначала выделяется в самом нагревательном элементе и только затем передаётся изделию. Поэтому состояние контакта заметно влияет на температурный градиент между нагревателем и поверхностью.

• небольшая кривизна обычно компенсируется гибкостью;

• резкий перегиб может повредить элемент или изменить его работу;

• складки создают участки с иной плотностью теплового потока;

• неравномерная фиксация приводит к локальным зазорам.

Монтаж выполняют без чрезмерного натяжения и с соблюдением допустимого радиуса изгиба. Гибкость — это рабочая характеристика, а не разрешение складывать нагреватель произвольным образом.

Для каких операций особенно удобна гибкая конструкция

Такие нагреватели применимы в ремонтных и монтажных задачах, где размеры деталей меняются, а изготовление отдельной жёсткой оснастки для каждой позиции нерационально. На одном объекте могут встречаться трубы нескольких диаметров, корпуса с разной кривизной и локальные участки, доступные только с одной стороны.

Гибкий элемент также удобен при ограниченном пространстве. Его можно установить там, где вокруг детали нет места для массивной рамки или жёсткой катушки, если доступ соответствует требованиям безопасного монтажа.

При серийном производстве ситуация может быть обратной. Если тысяча одинаковых деталей проходит одну операцию, специальный жёсткий нагреватель обеспечивает более быстрое позиционирование и меньшую зависимость от ручной укладки.

Как подобрать размер, мощность и схему размещения

Площадь нагревателя должна соответствовать технологической зоне. Слишком маленький элемент создаст узкий горячий участок и увеличит температурный градиент, а чрезмерно большой будет нагревать металл за пределами необходимой области.

• размеры и форма поверхности;

• толщина и масса металла;

• целевая температура;

• допустимое время разогрева;

• наличие массивных теплоотводящих элементов;

• доступная мощность канала.

Суммарная мощность оценивается вместе с площадью. Два коврика одинаковой мощности, но разного размера создают разную удельную тепловую нагрузку. Поэтому сравнивать их только по киловаттам некорректно.

На сложной детали иногда лучше использовать несколько меньших элементов и управлять зонами отдельно. Это даёт возможность компенсировать различный теплоотвод без перегрева всей поверхности.

Как совместить нагреватель с теплоизоляцией и датчиками

Теплоизоляция уменьшает наружные потери и помогает использовать мощность на нагрев металла, а не окружающего воздуха. Однако она должна устанавливаться так, чтобы не деформировать нагреватель и не смещать термопары.

Датчики размещают в точках, которые показывают не только температуру центра, но и потенциально проблемных участков. На переходе к массивной части дополнительная точка может быть полезнее, чем ещё одна термопара рядом с уже контролируемым центром.

После укладки изоляции проверяют, что кабели выходят без острых перегибов и не оказываются прижаты к поверхности, для которой их оболочка не рассчитана. Монтаж должен оставаться обслуживаемым даже после начала нагрева.

Какие признаки показывают локальный перегрев или недогрев

Главный признак — устойчиво различная динамика температуры. Если одна точка быстро выходит на режим, а другая продолжает отставать, простое увеличение времени выдержки может привести к перегреву первой области.

• разница между контрольными точками растёт;

• мощность долго остаётся высокой без выравнивания поля;

• одна зона быстро остывает при снижении мощности;

• после перемещения нагревателя картина заметно меняется.

В такой ситуации проверяют прилегание, положение коврика, теплоизоляцию и корректность измерений. Если механическая схема исправна, рабочую область разделяют или корректируют мощность отдельных зон. Смысл гибкого нагревателя состоит именно в способности адаптировать тепловую схему к форме детали, а не только в удобстве хранения и монтажа.

Перед повторным использованием нагревателя его осматривают по всей рабочей площади и в местах выхода кабелей. Повреждённая оболочка, заломы или участки с изменённой геометрией могут сделать тепловое поле менее предсказуемым даже при исправной электрической цепи. Для повторяемого процесса состояние гибкого элемента должно контролироваться так же регулярно, как состояние датчиков и силовых соединений. Это повышает повторяемость цикла.
